Descrição técnica

A FOTRIC TK7 SharpView é uma câmera termográfica portátil com resolução infravermelha de 384 × 288 pixels, sensibilidade térmica de 40 mK e lente grande-angular de 49°. A lente amplia a área enquadrada e é apresentada pela fabricante como característica exclusiva da TK7 na comparação com a TK8.

O equipamento combina imagem térmica e visual de 8 MP, com modos de imagem infravermelha, visual, fusão T-DEF com intensidade ajustável de 0 a 100% e picture-in-picture. O projeto sem foco manual permite apontar e inspecionar sem ajuste de foco.

As ferramentas de medição incluem até seis pontos, três linhas e quatro áreas retangulares ou circulares. O armazenamento é feito em cartão TF de 32 GB, expansível até 128 GB. A câmera é indicada para inspeções elétricas, prediais, mecânicas e de climatização; confirme faixa, lente e configuração no orçamento.

Resolução térmica de 384 × 288Lente grande-angular de 49°Sensibilidade térmica de 40 mK

Recursos do fabricante

Vantagens do FOTRIC TK7 SharpView

Lente grande-angular de 49°

Enquadre uma área maior durante inspeções de painéis, instalações prediais e sistemas de climatização. A FOTRIC identifica essa lente como exclusiva da TK7 quando comparada à TK8.

Imagem térmica de 384 × 288 pixels

O detector infravermelho de 384 × 288 pixels e a sensibilidade térmica de 40 mK ajudam a visualizar diferenças de temperatura em componentes e superfícies.

Fusão térmica e visual ajustável

Alterne entre imagens infravermelhas, visíveis, picture-in-picture e T-DEF. A intensidade da fusão T-DEF pode ser ajustada de 0 a 100%.

Câmera visual de 8 MP

Registre o contexto visível do ativo junto à inspeção térmica para identificar a localização do ponto analisado.

Ferramentas de medição na câmera

Configure até seis pontos, três linhas e quatro áreas retangulares ou circulares para avaliar a temperatura em diferentes regiões da imagem.

Operação portátil para campo

A unidade pesa 0,8 kg com bateria, tem proteção IP54 e autonomia publicada de pelo menos quatro horas por carga.

Armazenamento expansível

A câmera inclui cartão TF de 32 GB e aceita expansão até 128 GB para guardar imagens e registros de inspeção.

Na prática

Conheça os recursos do FOTRIC TK7 SharpView

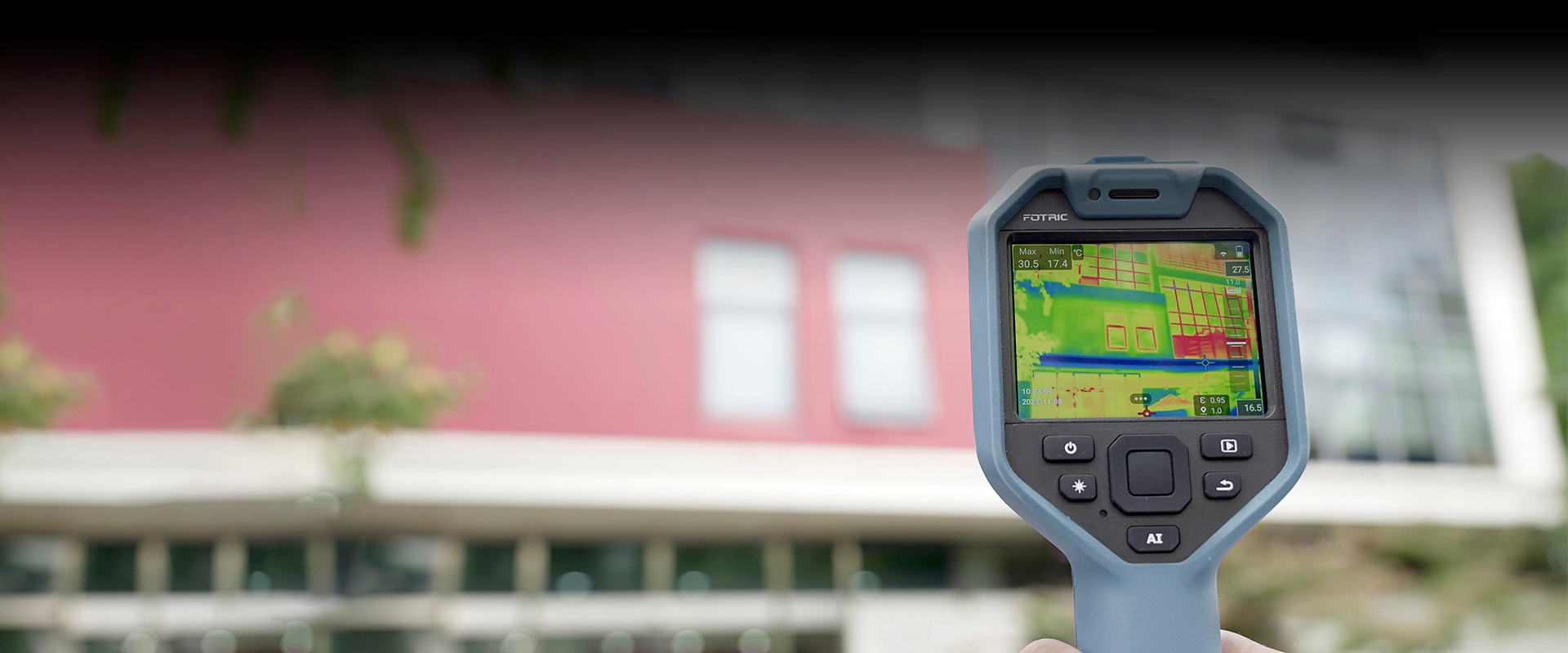

Enquadramento amplo para inspeção

A lente de 49° permite registrar áreas maiores de uma vez, útil em fachadas, instalações elétricas e sistemas de climatização.

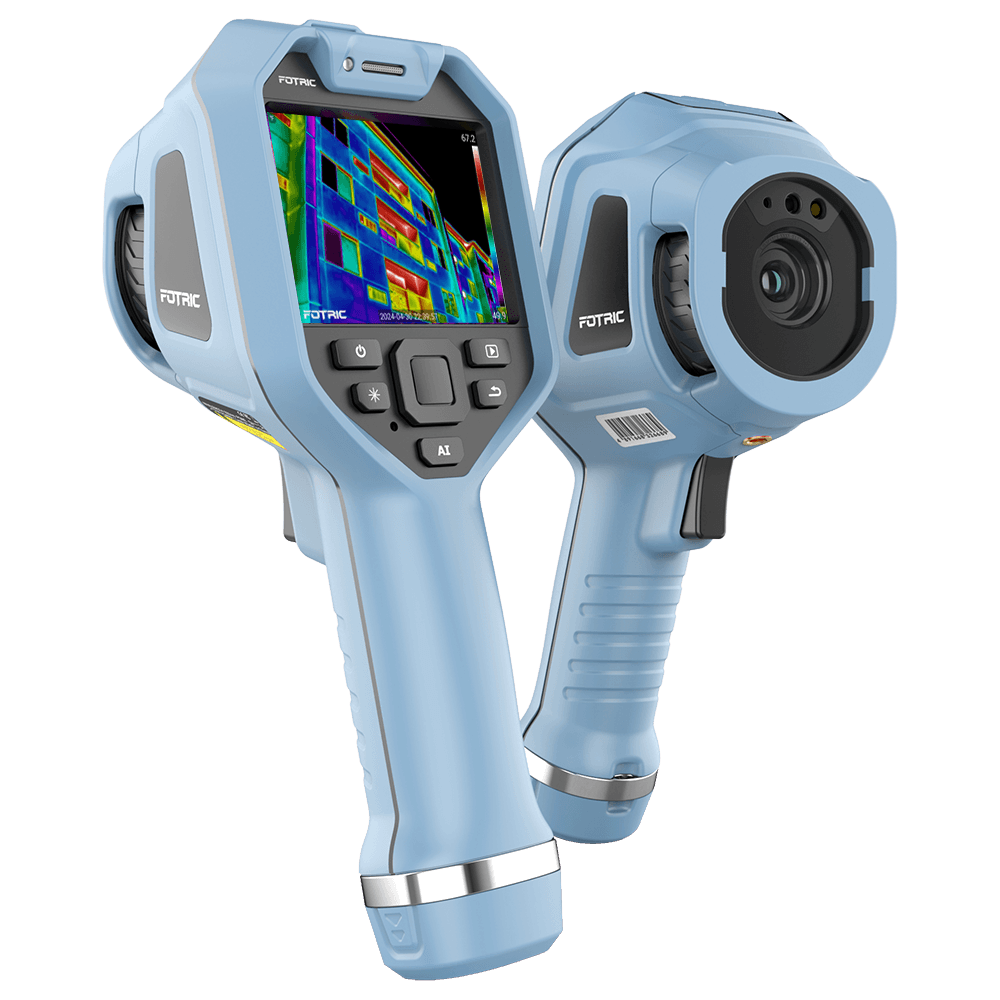

Imagem térmica com contexto visual

Os modos de fusão e picture-in-picture aproximam o ponto quente da imagem visível e tornam mais fácil registrar o local exato da anomalia.

Características

Configurações e fichas técnicas

Características

Detector infravermelho e medição

Resolução infravermelha: 384 × 288 pixels.
Sensibilidade térmica (NETD): 40 mK.
Faixa de temperatura: −20 a 550 °C.
Exatidão: ±2 °C ou ±2%, o que for maior.
Lente grande-angular de 49°, exclusiva da TK7 na comparação de modelos publicada pela FOTRIC.
Projeto sem foco manual (focus-free).

Imagem e ferramentas de análise

Câmera visual: 8 MP.
Modos de imagem: infravermelha, visual, picture-in-picture e fusão T-DEF com ajuste de 0 a 100%.
Paletas: oito paletas de cores e oito paletas invertidas.
Ferramentas: até seis pontos, três linhas e quatro áreas retangulares ou circulares.
A fabricante recomenda calibração a cada dois anos.
