Descrição técnica

O endoscópio automotivo ME+ combina display HD de 3,5 polegadas e câmera industrial de 1 megapixel para observar a superfície interna de componentes. As imagens podem ser salvas em BMP sem perda indicada pelo fabricante, além de permitir captura de fotos e gravação de vídeos.

A ponta articulada alcança pelo menos 180° em estado plano, permitindo visualizar válvulas sem múltiplos ajustes de ângulo. O tubo de inserção de liga de tungstênio é substituível e tem proteção IP67 contra poeira e água; pode ser personalizado para resistência a óleo.

Há um sistema de resfriamento opcional que permite operar a sonda em aplicações de até 200 °C. O recurso é opcional, assim como o tipo de sonda, e precisa ser especificado conforme a aplicação.

Inspeção de motores e válvulasFotos e vídeosConfiguração opcional para alta temperatura

Recursos do fabricante

Vantagens do Coantec ME+ - Endoscópio Automotivo

Grande ângulo de articulação

A ponta alcança pelo menos 180° em estado plano, ampliando o campo de observação e permitindo inspecionar válvulas de motores diretamente.

Adaptação ao ambiente

O tubo de liga de tungstênio tem estrutura de dupla isolação, soldagem a laser e proteção IP67. É possível solicitar uma versão resistente a óleo.

Inspeção em alta temperatura

O sistema de resfriamento opcional permite que a sonda opere até 200 °C e reduz o tempo de espera para que o motor esfrie.

Visualização em tela externa

A saída de vídeo Micro HDMI transmite imagens em tempo real para uma tela maior, facilitando revisão por especialistas e consultas em equipe.

Portátil e simples de operar

O corpo ergonômico é leve e portátil para operação com uma mão. A interface foi projetada para facilitar o uso desde a primeira inspeção.

Robustez

O fabricante informa que o equipamento passou por testes profissionais de queda e oferece desempenho estável para uso em campo.

Na prática

Conheça os recursos do Coantec ME+ - Endoscópio Automotivo

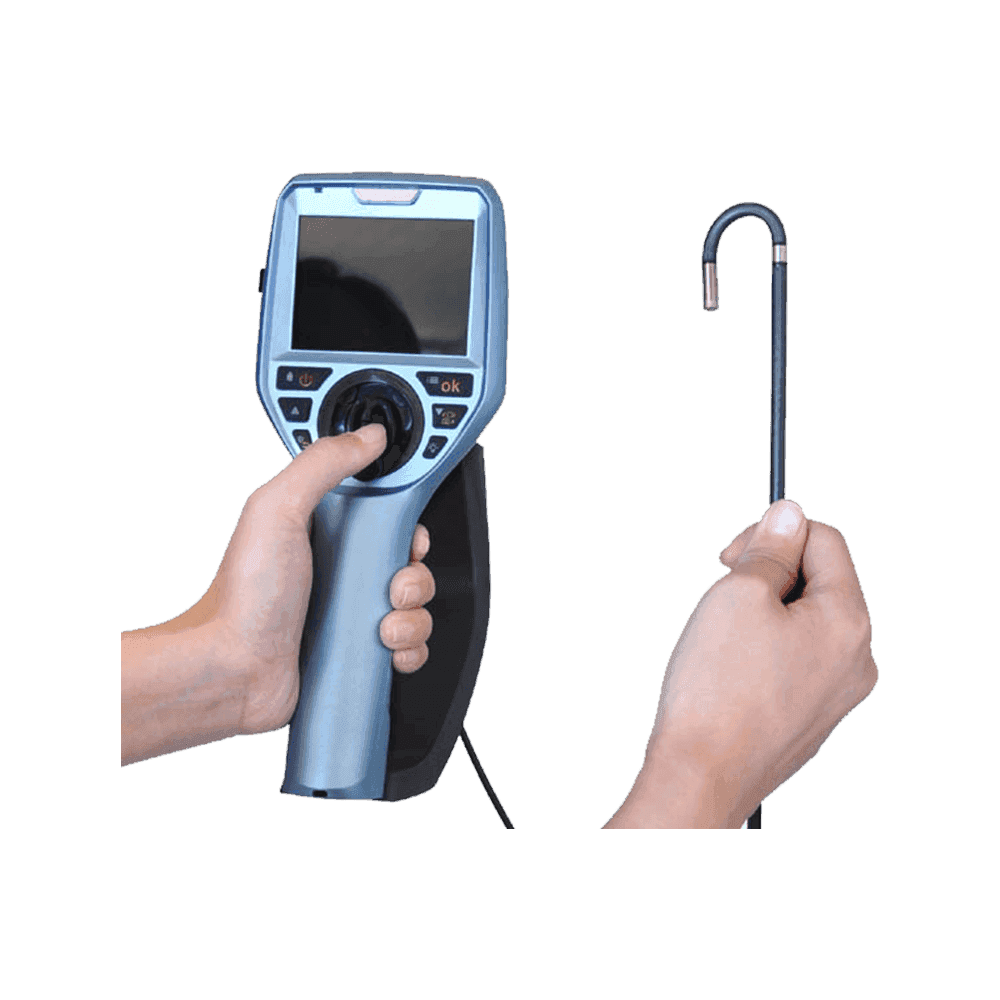

Inspeção interna sem desmontagem completa

Visualize componentes de motor e registre os achados para orientar a intervenção de manutenção.

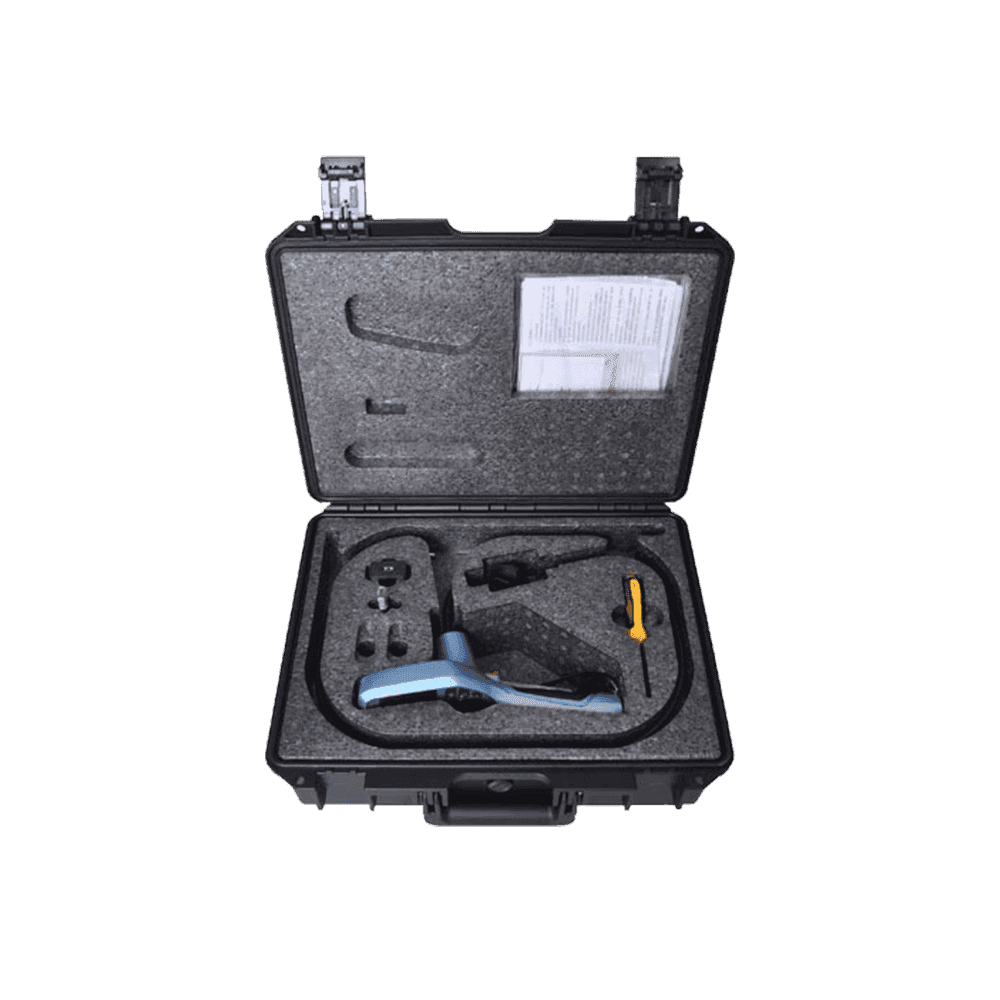

Conjunto portátil para o campo

A tela integrada, a iluminação regulável e a saída HDMI facilitam a análise local ou em monitor externo.

Características

Configurações e fichas técnicas

Consulte os arquivos técnicos originais para confirmar códigos, montagem e compatibilidade antes do orçamento.

Características

Unidade principal

Display HD de 3,5 polegadas; resolução de 640 × 480 pixels.
Zoom digital de 4× em tempo real e zoom parcial de 8× durante a reprodução.
Iluminação LED ajustável de 0 a 7 níveis; brilho da retroiluminação da tela ajustável em 3 níveis.
Medição auxiliar por cursor em cruz.
Captura de fotos e vídeos, inclusive captura durante gravação; formatos JPEG/BMP e MP4.
Rotação de imagem em 0°/90°/180°/270°; visualização em lista ou tela cheia.
Saída Micro HDMI.
Idiomas: chinês simplificado e tradicional, inglês, japonês, coreano, francês, alemão, português, espanhol, russo, italiano, holandês e outros.
Dimensões da unidade: 240 × 102 × 126 mm; embalagem: 411 × 321 × 165 mm.
Peso: 0,45 kg, incluindo bateria.

Tubos de inserção

Diâmetros (±0,1 mm): 0,95; 1,2/1,6; 1,8; 2; 2,8; 3; 3,9; 4,8; 6 mm.
Pixels da câmera: 160 mil para configurações de menor diâmetro e 1 milhão para as demais opções listadas pelo fabricante.
Direção frontal ou frontal/lateral, conforme a sonda.
Profundidade de campo: 5–50 mm; 3–50 mm; 5–100 mm; 8–80 mm.
Campo de visão: 120°; 120°/70°; 130°.
Comprimento de trabalho: 1–2 m; 1–3 m; 1–7 m.
Iluminação por fibra óptica ou LEDs frontais conforme a sonda.
Opções sem articulação, com articulação em 4 direções ou em 360°.
Ângulo de curvatura unidirecional: 150° para tubo de até 3 m; 120° para 3–5 m; 90° para pelo menos 7 m, conforme a configuração.
Tubo trançado de liga de tungstênio resistente ao desgaste; ponta com proteção de liga dura; tubo substituível.
Proteção IP67 da ponta nas opções aplicáveis; sistema de amortecimento na conexão com a unidade.

Alimentação, ambiente e conteúdo

Bateria de lítio recarregável de 3,7 V e 3.200 mAh, com proteção contra inversão de polaridade; autonomia de pelo menos 4 horas.
Temperatura da unidade: −10 °C a 50 °C; da sonda: −20 °C a 60 °C; armazenamento: −20 °C a 60 °C.
Umidade relativa: 15% a 90%.
Configuração padrão: endoscópio ME+, maleta, base magnética, bateria de lítio, carregador, leitor de cartão, cartão TF de 8 GB, alça antiqueda, manual e precauções de uso.
Cartão TF de 8 GB padrão; suporta até 32 GB.
Resfriamento para até 200 °C e tubo resistente a óleo são opções de configuração, não características de todas as unidades.

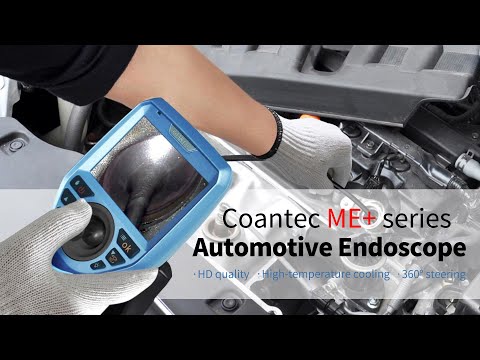

Vídeos
