Um procedimento com etapas medidas e documentadas — e por que os décimos de milímetro fazem diferença na vida útil dos componentes.
Alinhar eixo não é “deixar reto no olho”. É um procedimento com etapas definidas, tolerâncias medidas e registro do serviço. A diferença entre um equipamento que dura e um que volta à parada não planejada está justamente nos décimos de milímetro — e em seguir o método na ordem certa. Abaixo, o procedimento de 5 passos do alinhamento de eixos, do alinhamento bruto até a documentação final.
Por que o alinhamento de eixos importa
O desalinhamento entre eixos é uma das causas mais comuns de falha em máquinas rotativas. Ele sobrecarrega rolamentos e vedações, aumenta a vibração, eleva a temperatura de operação e acelera o desgaste do acoplamento. Na prática, o equipamento não falha de uma hora para outra: ele degrada aos poucos até a parada não planejada. Alinhar dentro de tolerância é o que interrompe essa degradação.
A sequência faz diferença: preparar a máquina, confirmar a medição, corrigir o apoio dos pés, ajustar à tolerância e documentar o resultado.
Passo 1 — Verificações pré-alinhamento
Antes de tocar nos eixos, começamos pelas verificações de segurança e inspeção. Aplicar bloqueio e etiquetagem (LOTO) das máquinas, fazer a inspeção visual da fundação, da base, e limpar a região: remover ferrugem, carepa, tinta e sujeira da base e ao redor dos pés da máquina. Calços danificados devem ser substituídos por calços novos, resistentes à corrosão e à compressão, preenchendo as folgas óbvias sob os pés. Quando aplicável, conferir a planecidade e o nivelamento da fundação antes da instalação ou do alinhamento. Um passo que parece burocrático, mas que evita retrabalho e resultados instáveis.
Passo 2 — Alinhamento bruto e correção aproximada de soft foot
Com todos os parafusos soltos, alinhamos a máquina no “olho”, até que pareça alinhada. Em seguida, com um calibrador de folga (feeler gauge), encontramos as folgas óbvias e as preenchemos com calços, tratando já uma condição grosseira de soft foot — o apoio irregular do pé da máquina. Só então apertamos os parafusos com 100% do torque. O objetivo desta etapa é mínimo: reduzir ao máximo a tensão no acoplamento e garantir uma base razoável para a medição precisa que vem a seguir.
Passo 3 — Primeira medição com sistema a laser
Aqui entra o sistema de alinhamento a laser. Montamos o conjunto e realizamos duas séries de medições, para confirmar a repetibilidade dos resultados. O critério desta etapa é que o desalinhamento no acoplamento fique abaixo de 0,5 mm. Medir duas vezes não é desconfiança: é o controle que separa uma leitura confiável de um número contaminado por folga, sujeira ou montagem instável.
Passo 4 — Diagnóstico e correção final de soft foot
Com o auxílio do sistema a laser e dos calibradores de folga, diagnosticamos e corrigimos o soft foot de forma definitiva. A meta aqui é outra ordem de grandeza: todas as leituras de soft foot dentro de 0,05 mm. Um pé mal apoiado distorce a carcaça quando o parafuso é apertado, e o alinhamento medido deixa de valer. Por isso o soft foot é tratado antes do fechamento final, não depois.
Passo 5 — Alinhamento final à tolerância e documentação
Com a máquina assentada corretamente, medimos, fazemos as correções e atingimos o alinhamento final dentro das tolerâncias requeridas. O serviço termina com a documentação: salvar o arquivo do alinhamento e imprimir o relatório quando solicitado. O relatório é o que transforma o trabalho em histórico técnico — permite comparar medições futuras, comprovar o resultado e embasar a decisão de manutenção.
Referências do procedimento: os valores de 0,5 mm e 0,05 mm correspondem às etapas descritas neste método. A tolerância final de alinhamento e o torque de aperto devem seguir as especificações aplicáveis ao conjunto e as orientações dos fabricantes.
O que muda na prática
O método de 5 passos tem uma lógica simples: preparar antes de corrigir, medir duas vezes para confiar, tratar o soft foot antes de fechar a tolerância e registrar o resultado. Seguida nessa ordem, a sequência reduz o retrabalho, evita alinhamentos que se perdem depois do aperto final e entrega um dado confiável para o plano de manutenção preditiva. É menos sobre o instrumento e mais sobre o processo.
Alinhamento a laser com a RPM SUL
Conheça a solução de alinhamento a laser de eixos da RPM SUL e converse com nossa equipe sobre as necessidades de manutenção do seu equipamento.
Fonte e crédito
Conteúdo baseado no vídeo “The 5-step shaft alignment procedure”, produzido pela Easy-Laser. Vídeo de referência técnica, utilizado para fins de conteúdo educativo. Todos os direitos sobre o material original pertencem à Easy-Laser.

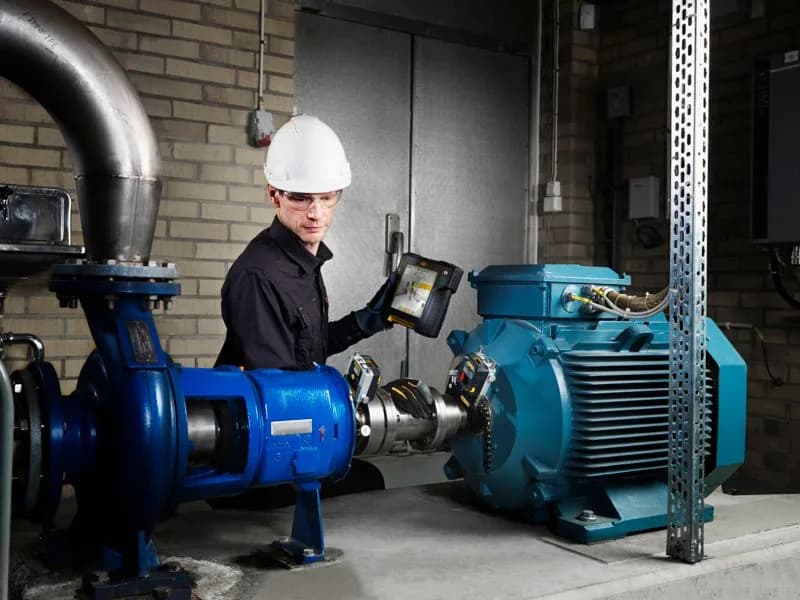

Foto de capa: Easy-Laser XT770 em aplicação real, arquivo disponibilizado no acervo da RPM SUL.
